Sphères/Support de référence

Les sphères dépendent du type de machine de mesure, des capteurs et de la taille de la bille du palpeur. En particulier avec les diamètres de petite taille, par exemple, il est important d’utiliser une sphère d’étalonnage appropriée pour éviter les collisions avec la tige. Avec des capteurs optiques, une surface de sphère mate est nécessaire pour une mesure fiable.

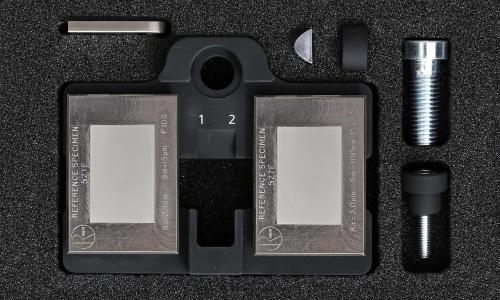

941,60 €Taxes de vente en sus
 Envoi en 2 Jours ouvrés

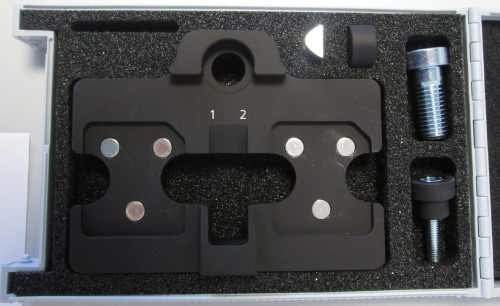

886,60 €Taxes de vente en sus
 Envoi en 2 Jours ouvrés
Sphère de référence, DK: 25
600332-8445-000
Ø Sphère (DK)
25,0 mm
Longueur (L)
82,5 mm
matériau de la pointe du stylet
Céramique
412,50 €Taxes de vente en sus
 Envoi en 2 Jours ouvrés
Sphère de référence, DK: 25
600332-8455-000
Ø Sphère (DK)
25,0 mm
Longueur (L)
82,6 mm
matériau de la pointe du stylet
Céramique
412,50 €Taxes de vente en sus
 Envoi en 2 Jours ouvrés
Kit de référence
600332-9486-000
Ø Sphère (DK)
25,0 mm
Longueur (L)
105,0 mm
matériau de la pointe du stylet
Céramique
849,90 €Taxes de vente en sus
 Envoi en 2 Jours ouvrés
Sphère de référence, DK: 15
600332-8444-000
Ø Sphère (DK)
15,0 mm
Longueur (L)
77,5 mm
matériau de la pointe du stylet
Céramique
401,50 €Taxes de vente en sus
 Envoi en 2 Jours ouvrés
Kit de référence RSH-compact avec sphère de référence
600332-9268-000
Ø Sphère (DK)
30,0 mm
Longueur (L)
214,0 mm
matériau de la pointe du stylet
Céramique
1.309,00 €Taxes de vente en sus
 Envoi en 2 Jours ouvrés
Kit de référence RSH-187-M avec sphère de référence
600332-9269-000
Ø Sphère (DK)
30,0 mm
Longueur (L)
187,0 mm
matériau de la pointe du stylet
Tung. Carb
1.419,00 €Taxes de vente en sus
 Envoi en 2 Jours ouvrés
1.052,00 €Taxes de vente en sus
 Envoi en 2 Jours ouvrés
Kit de référence RSH-compact avec sphère d’étalonnage
600332-9258-000
Ø Sphère (DK)
25,0 mm
Longueur (L)
214,0 mm
matériau de la pointe du stylet
Céramique
1.309,00 €Taxes de vente en sus
 Envoi en 2 Jours ouvrés
Quel support pour quoi ?

Quel support pour quoi ?

Les sphères de référence en céramique sont disponibles dans différentes tailles, qui peuvent toutes être montées sur des supports Sphere avec filetage M6. Les tailles et variantes suivantes sont recommandées: - Bille de palpeur D 1 mm : Sphère de référence D 8 mm - Bille de palpeur D de 1 à 2 mm : Sphère de référence D 15 mm - BIlle de palpeur D sup à 2 mm: Sphère de référence D 25-30 mm Les anneaux étalon sont utilisés pour calibrer les instruments de mesure optique-tactile (p. ex. ZEISS O-INSPECT). Les modèles optiques conviennent à l’étalonnage de la caméra ViScan et d’autres capteurs 2D. Toutes les sphères étalon sont fournis avec un certificat d’étalonnage.
Un cas, individuellement chargé

Un cas, individuellement chargé

En plus des produits individuels, ZEISS propose également des ensembles d’étalonnage. L’équipement de base se compose d’un kit contenant une sphère de référence avec tige, outils, un certificat et de brèves instructions. En outre, vous devez choisir le support de sphère approprié, qui dépend de la taille du dispositif de mesure et des capteurs. La version « ipp » est disponible pour ZEISS DuraMax. Pour les dispositifs de mesure dans lesquels le volume de mesure est limité par une petite hauteur dans la direction Z, par exemple l’O-Inspect, il y a un support de sphère dédié, d’une hauteur de 105 mm. Le matériel de fixation est également inclus pour fixer le support de sphère sur la table de mesure de la machine 3D. Le kit offre de l’espace pour trois sphères d’étalonnage supplémentaires, qui peuvent être achetées soit avec la machine ou à une date ultérieure. La configuration des sphères d’étalonnage et des supports des différents composants peut être conçue individuellement.
