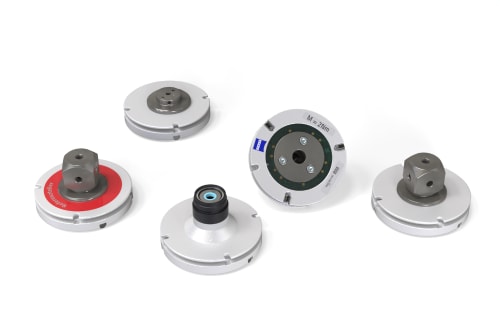

ZEISS VAST/VAST Gold
Les assiettes pour le capteur VAST/VAST Gold avec fonctions de puce activées ont un filetage de connexion M5

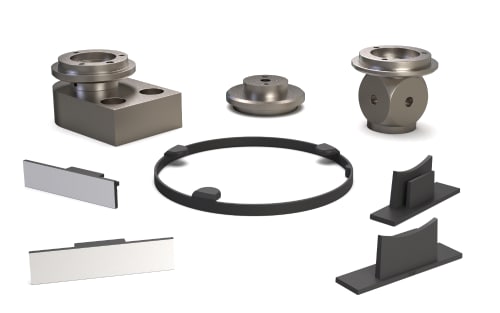

Assiettes ZEISS
L'assiete est l'interface centrale entre le MMT et votre pièce. En particulier à l'interface avec la tête de mesure, aucun compromis ne peut être fait, car il n'est pas possible d'estimer ce qu'une assiette copiée à partir d'une production bon marché peut réaliser dans le système global de votre dispositif de mesure de coordonnées. Les cartes ZEISS d'origine sont fabriquées exclusivement par ZEISS en Allemagne selon des procédures de test de qualité strictes. Les agréments de laboratoire, la qualité constante et les contrôles de processus garantissent une fonctionnalité complète sur toutes les MMT ZEISS.
Types de plaques d'adaptation
La plaque d'adaptation parfaite pour votre système de mesure

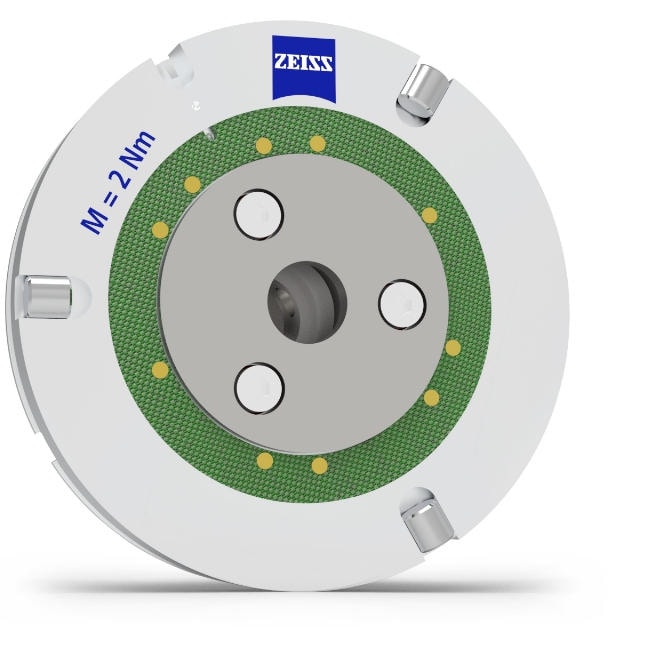

ZEISS VAST
Les plaques d'adaptation ZEISS VAST prennent en charge les capteurs ZEISS VAST Gold et ZEISS VAST XT Gold. ZEISS VAST Gold est le capteur idéal pour le balayage tactile et les mesures en un point avec de longs stylets. Ils peuvent prendre en charge des stylets d'une longueur allant jusqu'à 800 millimètres et d'un poids allant jusqu'à 800 grammes. Ce capteur se caractérise par des vitesses de balayage élevées.

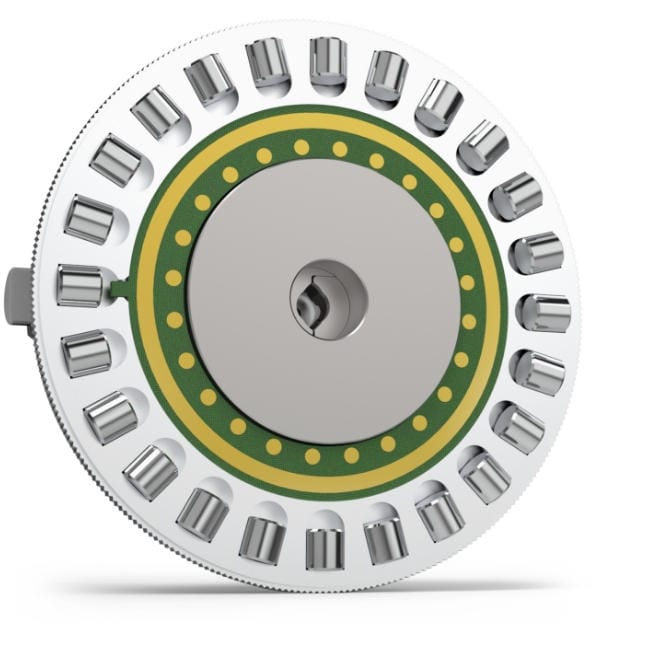

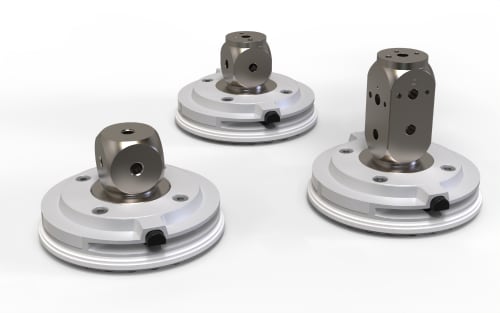

ZEISS VAST XTR
Les plaques d'adaptation ZEISS VAST XTR sont le bon choix pour les capteurs ZEISS VAST XTR Gold. Ce type de capteur possède un axe de rotation intégré, ce qui signifie que le stylet est aligné dans la direction de la caractéristique à mesurer.

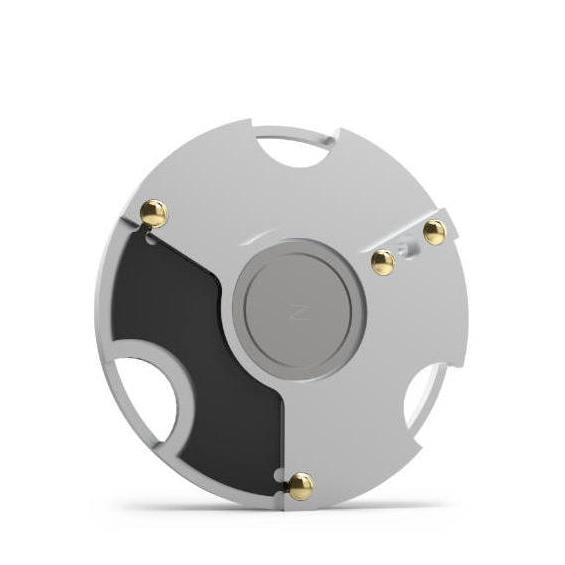

ZEISS VAST XXT
Ces plaques d'adaptation prennent en charge les capteurs ZEISS VAST XXT. Ce capteur permet un balayage de haute précision au niveau de l'articulation pivotante/rotative du ZEISS RDS. Le point d'appui raffiné des plaques d'adaptation XXT garantit la stabilité du système et un haut degré de précision. Les points de contact plaqués or améliorent la conductivité électrique pour une transmission des données plus robuste.
Avantages des assiettes ZEISS
Disponible uniquement avec l'original

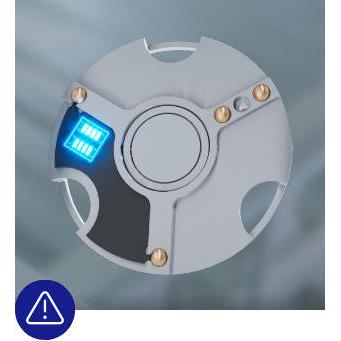

Prévention des erreurs de fonctionnement et des mesures erronées
Les plaques d'adaptation ZEISS identifient le système de stylet dans le logiciel par l'intermédiaire de la puce d'identification, évitant ainsi les erreurs de manipulation et les mesures incorrectes. Autre avantage : plus d'informations, telles que la pression de mesure ou l'angle du système de stylet actif, sont disponibles sur l'écran du panneau de commande.

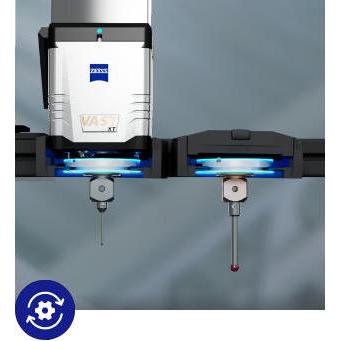

Accélérer le changement de stylet
La fonction logicielle « Quick Change » permet d'accélérer la procédure de changement de stylet de 50 % du temps. Cela vaut la peine dans le cas de pièces complexes nécessitant plusieurs changements de stylets.

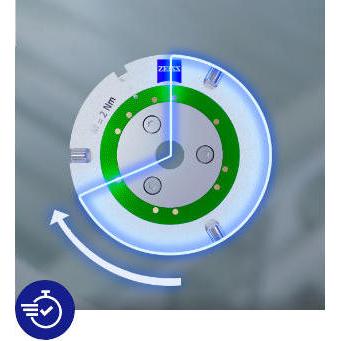

Accélérer le temps de mesure
La fonction « FlyScan » permet au stylet de se déplacer en ligne droite au-dessus de la cavité et de continuer à numériser de l'autre côté sans interruption. Néanmoins, le logiciel évalue les points de mesure corrects. Selon la pièce à usiner, cette procédure permet d'économiser jusqu'à 70 % du temps de mesure, par exemple dans le cas d'une mesure du cercle de bout d'une roue dentée.

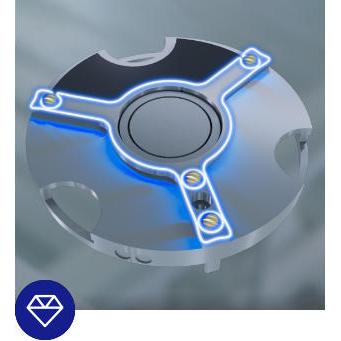

Transmission de données plus robuste
La position affinée des plaques d'adaptation XXT permet de maintenir la stabilité du système tout en conservant le même niveau élevé de précision. Les points de contact recouverts d'or améliorent la conductivité électrique, garantissant une transmission des données plus robuste. Dans l'ensemble, l'efficacité de l'équipement de MMT n'est garantie que par l'utilisation des plaques d'adaptation ZEISS d'origine.
Questions fréquemment posées sur les plaques d'adaptation
Le couple de serrage des plaques d'adaptation est très important et doit être respecté. Si les vis sont serrées avec un couple inférieur, le système de stylet risque d'être incliné, ce qui peut entraîner des erreurs de mesure dues au palpage de l'arbre. Si les vis sont trop serrées, le corps en aluminium de la plaque d'adaptation est déformé et ne peut plus être saisi correctement par la tête, et les valeurs mesurées ne peuvent pas être transférées de manière reproductible.
Les sphères dorées ont été mises en place pour assurer une transmission plus stable des données. Le revêtement en or transmet les données électroniques beaucoup mieux que la sphère en acier pur connue dans les modes de réalisation précédents. Ces revêtements dorés sont également connus dans le domaine de l'audio, où les connecteurs sont également recouverts d'or. Ces sphères dorées permettent d'obtenir de bien meilleurs résultats, en particulier sur les MMT utilisées en production dans un environnement contenant de l'huile et de la poussière.
Depuis l'introduction du palpeur VAST XT, il est techniquement possible d'identifier les systèmes de stylet par le biais d'une puce. C'est la base d'un grand nombre d'options dans les commandes de machines et le logiciel CALYPSO. Cette puce est activée depuis 2007 et est utilisée dans de nombreuses applications. De plus en plus de fonctions de la machine ou du logiciel ne peuvent être mises en œuvre qu'à l'aide de ces puces activées. Vous pouvez voir des plaques avec une puce activée sur le logo ZEISS et 2 autocollants avec les numéros d'article et de série.
Quel que soit le palpeur utilisé, toutes les plaques d'adaptation présentent le produit comme le composant le plus important de la chaîne du système de palpage. La plaque transfère la déviation du palpage à la sonde. Plus cette connexion est bonne et stable, plus les valeurs mesurables obtenues sont fiables. Cette sécurité de transmission peut être limitée en cas de plaques contaminées ou endommagées. C'est pourquoi nous recommandons de nettoyer et de contrôler régulièrement les composants critiques au microscope. Les composants critiques sont les trois rouleaux collés et la plaque d'ancrage située au centre de la plaque. Ces deux éléments doivent être parfaitement exempts de contamination et de dommages. Des chiffons de nettoyage appropriés peuvent être utilisés pour le nettoyage. D'autres produits de nettoyage peuvent également être utilisés en fonction du type et de la ténacité de l'encrassement. Nous vous recommandons toutefois de consulter votre représentant ZEISS au préalable.
Les plaques d'adaptation ZEISS font partie de la technologie des sondes ZEISS, qui ne peut pas être copiée aussi facilement. Les fonctions de base de la machine et de CALYPSO peuvent certainement être utilisées. Cependant, les nouveaux contrôleurs et les nombreuses options logicielles ne peuvent lire que la technologie spécialement développée dans les plaques d'adaptation originales de ZEISS. Or, de nombreuses copies bon marché disponibles sur le marché ne sont pas en mesure de reproduire cette technologie particulière, de sorte qu'il peut arriver que ces plaques ne fonctionnent plus avec les nouveaux contrôleurs ou les nouvelles fonctions. Seules les plaques d'adaptation ZEISS d'origine peuvent garantir la pleine fonctionnalité de l'appareil.
