Stylet en L M5, DK0,3 L39
626115-5000-869
Application
Stylet en L pour mesurer les contre-dépouilles et les alésages horizontaux. Filetage M5 pour les capteurs de scanning actif VAST.
- Les stylets sphériques ont le même comportement de palpage dans toutes les directions
- Le rubis est le matériau le plus courant pour les sphères
- Les sphères en rubis sont disponibles de 0,2 à 12 mm
- La tige en carbure de tungstène est très rigide
- La stabilité est plus élevée grâce à la tige étagée
- La qualité ZEISS est prouvée grâce à une fabrication haut de gamme.

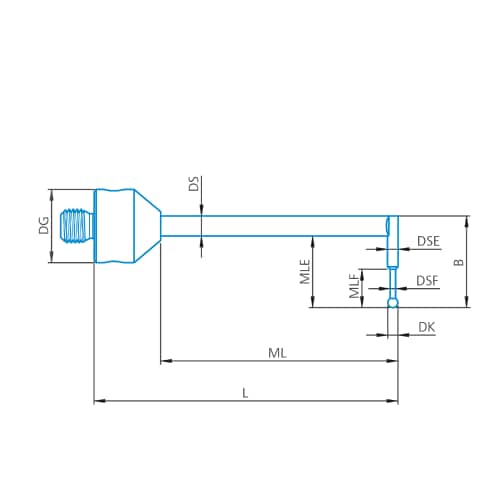

Détails
- Application
- Tactile
- type de produit
- bouton
- Type de stylet
- L-Stylus
- Type de connexion
- M5
- matériau de la pointe du stylet
- Ruby
- Pointe du stylet
- projectile
- Ø Sphère (DK)
- 0,3 mm
- Longueur (L)
- 39,0 mm
- longueur de mesure
- 29,0 mm
- 2. Longuer de mesure
- 3,5 mm
- 3. Longuer de mesure
- 1,25 mm
- Matériau de l'arbre
- Tung. Carb
- Ø Arbre (DS)
- 1,5 mm
- Arbre Ø2 (DSE)
- 0,5 mm
- Arbre Ø3(FSN)
- 0,2 mm
- Ø Organe (DG)
- 11,0 mm
- Largeur (B)
- 5,0 mm
- Le poids
- 6,1 g
Note sur le produit
En fonction du matériau du stylet et de la pièce à usiner, une usure ou des dépôts de matière peuvent se produire. Par conséquent, vérifiez régulièrement vos stylets au microscope et n'oubliez pas de les nettoyer ou de les remplacer s'ils sont endommagés. Selon le type et le degré de contamination, une large gamme de produits de nettoyage est disponible. Les ingénieurs d'application de ZEISS recommandent les lingettes nettoyantes pour stylets ou les chiffons en microfibres.
